Abluftvorwärmer mit zweistufigem Filter Heizmedium Dampf
| Volumenstrom | Nm³/h | 10.000 | 20.000 | 30.000 | 40.000 | 50.000 |
| Filter | ||||||
| Temperatur maximal | °C | 250 | 250 | 250 | 250 | 250 |
| Filterklasse Vorfilter | EU/G | 2 | 2 | 2 | 2 |
2 |
| Filterklasse Hauptfilter | EU/G | 4 | 4 | 4 | 4 | 4 |
| Mittlerer Abscheidegrad | % | < 80 | < 80 | < 80 | < 80 | < 80 |
| Anzahl Filterzellen | Stück | 8 | 12 | 18 | 24 | 32 |
| Kondensatanschluss | 1 | 1 | 1 | 1 | 1 | |
| Wärmetauscher | ||||||
| Temperatur Eintritt | °C | 30 | 30 | 30 | 30 | 30 |
| Temperatur Austritt | °C | 120 | 120 | 120 | 120 | 120 |
| Wärmeleistung | kW | 328 | 650 | 975 | 1.300 | 1.625 |
| Dampfdruck | barü | 10 | 10 | 10 | 10 | 10 |
| Temperatur Dampf/Kondensat | °C | 184 | 184 | 184 | 184 | 184 |
| Dampfmenge | kg/s | 0,162 | 0,325 | 0,487 | 0,649 | 0,813 |
| Anschlussflansch Dampf | DN | 1 1/2" | 50 | 65 | 80 | 100 |
| Anschlussflansch Kondensat | DN | 3/4" | 32 | 40 | 50 | 50 |
| Luftseite Druckverlust Start | Pa | 450 | 450 | 400 | 400 | 350 |
| Luftseite Druckverlust Maximal | Pa | 650 | 650 | 600 | 600 | 550 |
| Dampfseite Druckverlust | mbar | 100 | 100 | 100 | 100 | 100 |

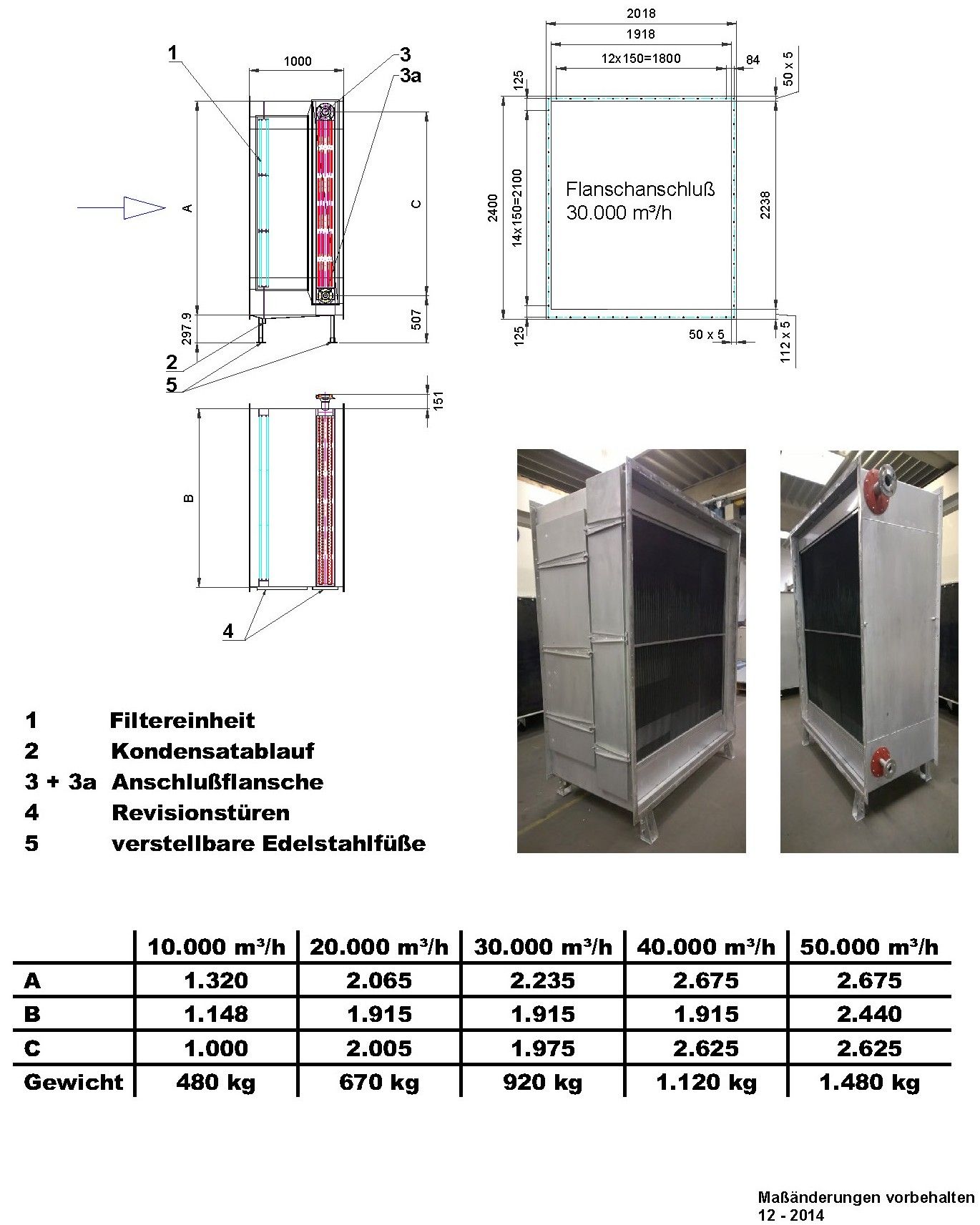

Hinweise: Bauseits ist am Kondensatablauf (2) ein geeigneter Siphon oder elektrischer Verschluss vorzusehen. Der Anlagenplaner muss im Kanal- bzw. Rohrbleitungsbereich nach dem Abluftvorwärmer einen Revisionsdeckel vorsehen.
Die Anschlüsse zur Differenzdrucküberwachung sind bauseitigin den Rohrleitungsanschlüssen vorzusehen.
Zur Reinigung der Filterzellen sind diese auszubauen. Ein Satz Filterzellen als Ersatz wird empfohlen.
